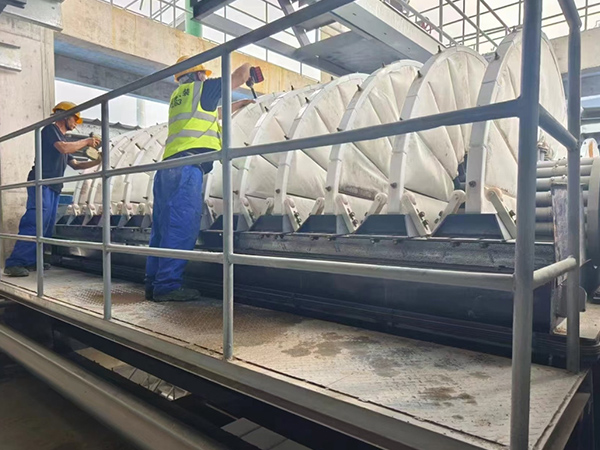

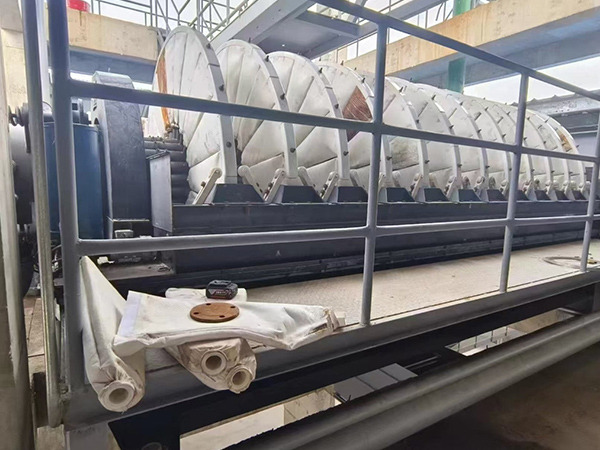

Vákuum lemezszűrő bevezetése

Hatékony szilárd-folyadék szétválasztó eszközként a vákuum lemezszűrő széles körű alkalmazásokat kínál a bányászatban, a vegyiparban, a környezetvédelemben és sok más területen. főként a negatív vákuumnyomás elvére támaszkodik a munka elvégzéséhez, a negatív vákuumnyomás hatása alatt a felfüggesztésben lévő folyadék áthaladhat a szűrési médiumon, míg a szilárd részecskéket hatékonyan megtartja a szűrési médium, majd felhalmozódik a szűrési médium felületén, hogy torta legyen, hogy elérje a szilárd-folyadék szétválasztásának célját.

Összehasonlítva más típusú szűrési berendezések, az előnyök a vákuum lemez szűrő jelentősebb, a képesség, hogy a folyamatos működés, és lehet megszakítás nélküli szilárd-folyadék szétválasztó művelet, ami nagymértékben javítja a termelési hatékonyságot. magas szűrési hatékonyság, lehet elérni hatékony szilárd-folyadék szétválasztó hatása viszonylag rövid idő alatt, és az automatizálás mértéke is magas szinten, ami hatékonyan csökkentheti a kézi beavatkozás és alacsonyabb munkaerő költségek.

Működési elv

A vákuumlemezszűrő főként a vákuum negatív nyomásra támaszkodik a szilárd és folyékony szétválasztás megvalósításához, és a munkafolyamat a következő:

1. A táplálkozás:A szűrni kívánt felfüggesztést a szűrőlemez alatt vagy körül a szűrőlemezre szállítják, hogy a lemez elmerüljön benne;

A lemez belseje a vákuumrendszerhez kapcsolódik a csővezetéken keresztül, és a vákuum bekapcsolása után nyomáskülönbség keletkezik a lemez belsejében és kívül. a nyomáskülönbség hatása alatt a felfüggesztésben lévő folyadék belép a szűrőlemez belsejében lévő folyadékgyűjtő csatornába a szűrőszöveten keresztül, és a szilárd részecskéket a szűrőszövet fogja megtartani, a szűrőlemez felületén süteményt alkotva;2. Vákuum adszorpció

A szűrési folyamatban a torta folyamatosan megvastagod, és a vákuum negatív nyomása továbbra is dolgozik a torta maradékvízének további kivonására és a nedvességtartalom csökkentésére;3. A sütemények kivágása:

A süteményt egy bizonyos vastagság és szárazság elérése után a kisülési területen ki kell tölteni, ebben az időben a vákuumrendszer zárva van, és a vizet a sűrített levegő vagy a kaparó visszafújja vagy levágja.4. Távolítsa el:

A kirakodás után a szűrő egy részét vízzel vagy sűrített levegővel öblítik le, hogy eltávolítsák a maradék finom részecskéket, helyreállítsák a szűrőszövet teljesítményét, és készen álljanak a következő szűrésre.5. A szűrő regenerálása:

Az egész folyamat a szűrőlemez segítségével folyamatosan forog, hogy megvalósítsa az egyes szakaszok ciklikus működését, és elérje a folyamatos szilárd-folyadék szétválasztás hatását.

szerkezet

A vákuum lemezszűrő főként a következő alapkomponensekből áll:

Tank teste

Ez egy tartály a szűrési felfüggesztéshez, és a szűrőlemez részben elmerül a tartályban lévő szennyvízben, és a tartály testének alján egy keverőeszköz áll, hogy megakadályozza a szennyvíz lerakódását.

Vákuum rendszer

Ez magában foglalja a vákuumszivattyút, a vákuumtartályt, a csővezetéket és a szelepeket, amelyek stabil negatív nyomást biztosítanak és a szűrőt kiürítik.

Letölthető eszközök

Tartalmaz tömörítőket és sűrített levegő-fúvó rendszert.

Transzmissziós rendszer

Motorból, reduktorból, sebességváltóból vagy láncból áll, a szűrőlemezt 0,5-3 r/perc sebességgel forgatja, hogy megvalósítsa a különböző munkafázisok váltását;

Filter lemez

A magszűrőegység, amely általában 6-20 szellőztető alakú szűrőből áll, körbe kerül, a felületet szűrőszövet borítja, és a belső rész radiális vagy kör alakú folyadékgyűjtő csatornával van felszerelve a szűrőszövet gyűjtésére a szűrőszöveten keresztül.

Ellenőrzési rendszer

A PLC magja a vákuum, a folyadék szintjével és más érzékelőkkel automatikusan szabályozhatja a Vezérlőrendszert: a PLC mint mag, a vákuum, a folyadék szintjével és más érzékelőkkel automatikusan szabályozhatja a tápmennyiséget, a vákuumot, a sebességet és más paramétereket, és a berendezés egy része érintőképernyővel van felszerelve az ember-gép kölcsönhatás megvalósításához.

Melyek a vákuum lemezszűrők előnyei a lemez- és keretszűrőkkel és övszűrőkkel szemben:

Dimenziók összehasonlítása	Vákuum lemez szűrő	Plate és Frame szűrő	Belt szűrő
Működési mód	Folyamatos működés, olyan szakaszok befejezése, mint az etetés, a szűrés és a kibocsátás a szűrőlemez forgása és keringése révén	Az intermittens működés több lépést is magában foglal, beleértve a keretezést, a táplálkozást, a szűrést, a keretezést és a tisztítást.	Folyamatos működés, folyamatos táplálás, szűrés, vízelvezetés és kirakodás a szűrőszalag folyamatos futása révén
Filter hatékonyság	Magas, egységenkénti feldolgozási kapacitással 0.5~3m3/(m2・h), és a vákuum negatív nyomás által vezérelt gyors szűrőtorta kialakulása	Közepes, fokozatosan csökkenő szűrési sebességgel a szűrőtorta vastagságával, kis tételekhez és nagy szilárd tartalmú anyagokhoz alkalmas	Mérsékelten magas, a feldolgozási kapacitást befolyásolja a szűrőszalag sebessége és szélessége, általában közepes és alacsony koncentrációjú szennyvízre alkalmas
A sütemény vízszűrő tartalma	Viszonylag alacsony, 15% -tól 30% -ig terjedő, a páratartalom tovább csökkenthető a vákuum negatív nyomás és a hátsó fújás kombinációjával.	Alacsony és közepes méretű, 10% -tól 30% -ig terjed.A nagynyomású préselés jelentősen csökkentheti a nedvességtartalmat, de további nyomástartó berendezésekre van szükség.	Közepes, 20% -40%, főként a gravitációs szűrésen és az alacsony nyomású nyomáson keresztül kiszáradt, a páratartalom valamivel magasabb, mint a vákuum lemezek és lemez- és keretszűrők esetében
Az automatizálás mértéke	Viszonylag fejlett, és olyan paramétereket, mint a vákuumfok, a forgási sebesség és a takarítási sebesség, PLC-n keresztül lehet szabályozni.	A költségek viszonylag alacsonyak, és az olyan folyamatok, mint a keret telepítése és eltávolítása nagyban függnek a kézi műveletektől.	Viszonylag magas, és automatikusan szabályozhatja a szűrőszalag sebességét, az öblítővíz térfogatát stb., anélkül, hogy manuális beavatkozásra lenne szükség a kirakodáshoz
alkalmazkodóképesség	Alkalmas 5–60%-os koncentrációjú és 1–200 μm-es részecskékre, például bányászati koncentrátumokra és kémiai szennyeződésekre	Nagy koncentrációjú és nagy viszkozitású anyagokhoz, például festékekhez és élelmiszer-hulladékokhoz alkalmas, erős alkalmazkodóképességgel a részecskemérethez (lehetséges a finom részecskék megtartása)	Alkalmas közepes és alacsony koncentrációjú (3-30%) szennyeződésekhez, valamint durvább részecskékhez, mint például a városi szennyvíz és a bányászat.
Fedezze fel a területet	Viszonylag kicsi, kompaktabb elrendezés ugyanolyan feldolgozási kapacitással	Viszonylag nagy, a keret telepítéséhez és eltávolításához szükséges helyet igényli.A berendezés teljes térfogata meglehetősen nagy	Viszonylag nagy, és a szűrőszalagok, etetőeszközök, sajtoló tekercsek, öblítő rendszerek stb. elrendezésének szükségessége miatt általában meglehetősen hosszú.
berendezések költsége	Viszonylag magas, olyan összetett alkatrészeket igényel, mint a vákuumrendszer és az átviteli rendszer.	Alacsony költségű és egyszerű szerkezetű, elsősorban szűrőlemezből, szűrőkeretből és rögzítőberendezésből áll	A berendezés viszonylag összetett, olyan alkatrészeket igényel, mint a szűrő övek, meghajtórendszerek, préselési eszközök és öblítő rendszerek, ami bonyolultabb, mint a lemez és a keret szűrőnyomtató.
Működési költségek	A vákuumszivattyúk magasabb energiafogyasztással, de alacsonyabb munkaerő-költséggel rendelkeznek	A költség viszonylag magas, a munkavégzés költsége magas, és a szűrőszövet gyorsan kopik (gyakori szétszerelést igényel)	Mérsékelt, magas karbantartási költségekkel a szűrőszalag számára, és az energiafogyasztás elsősorban a hajtómotorból és a mosóvízszivattyúból származik
Alkalmazható forgatókönyvek	Nagyméretű ipari termelés, mint a bányászati vízelvezetés, a környezeti szennyvízkezelés és a folyamatos szűrés a vegyiparban	Kis tételek és időszakos termelés, mint például a laboratóriumi kis léptékű kísérletek, finom vegyi anyagok és a nagy tisztaságú szűrés az élelmiszer- és gyógyszeriparban	közepes és nagyméretű folyamatos termelés, mint például a települési szennyvíz eltávolítása, a bányászati hulladékkezelés és a mezőgazdasági szennyvízkezelés
Mentesítési módszer	Automatikus kirakodás, egy kaparóval kombinálva a sűrített levegő visszafújásával, hogy eltávolítsa a szűrő tortát a szűrőlemez felületéről	A kézi vagy félautomata kirakodás szükségessé teszi a szűrőkeret szétszerelését a szűrőtorta tisztításához, ami nagy munkaerő-intenzitást eredményez	Automatikus kirakodás, ahol a szűrőtorta természetesen leesik, amikor a szűrőszalag eléri a végét, vagy egy kaparó segíti a szűréshez
Nehézség a szűrőszövet cseréjében	Ez viszonylag összetett, megköveteli a szűrőlemez összeszerelésének szétszerelését a szűrőszövet helyettesítésére, ami hosszú időt vesz igénybe.	Ez viszonylag egyszerű; csak nyissa meg a szűrőkeretet, hogy cserélje ki a szűrőszövetet.	Viszonylag egyszerű, a szűrőszalag kör alakú folyamatos szerkezetével, amelyet online cserélhetünk, vagy gyorsan cserélhetünk leállás után.

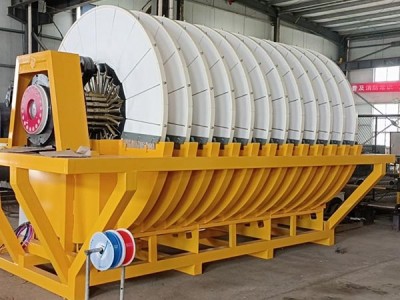

Disk vákuumszűrő gyártó

Hatékony szilárd-folyadék szétválasztóként a vákuumlemezszűrő a vákuum-negatív nyomáshajtás elvének köszönhetően folyamatosan működik.Kompakt kialakításával és kiemelkedő automatizálási szintjével kulcsszerepet játszik számos iparágban, különösen a nagyméretű, nagy koncentrációjú szennyvíztisztításban.
