Kína vízszintes vákuumszűrő gyártó-Xinxiang Yinuo gépek Co., Ltd.

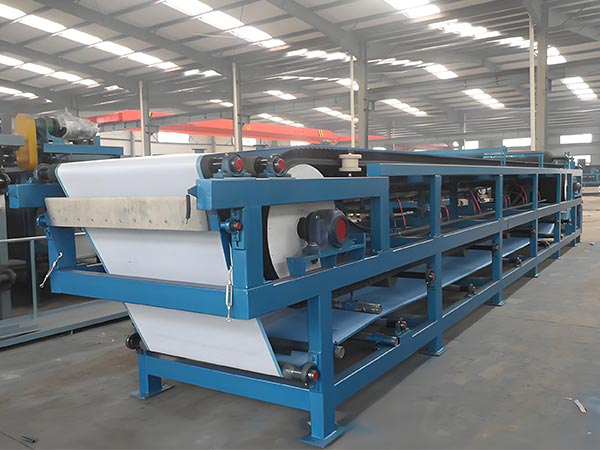

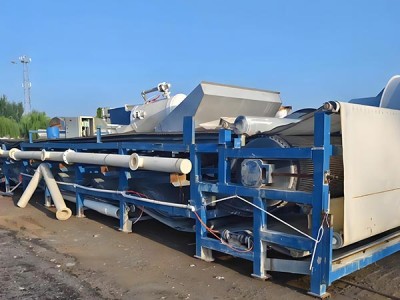

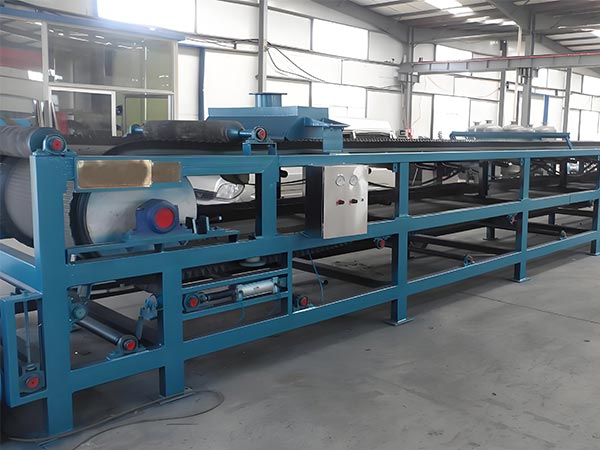

A vízszintes vákuumszűrő vákuum negatív nyomást használ a szilárd és folyékony szétválasztáshoz, lehetővé téve a folyamatos működéseket, beleértve a szűrést, a mosást, a szárítást és a szűrőszövet regenerálását.

Vákuum öv gyűjtemény

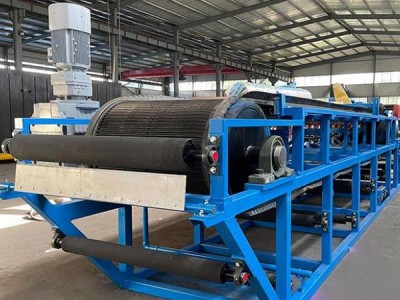

A vákuumszalag összeszerelése a vízszintes vákuumszűrők kritikus összetevője, amely elsősorban gumi szűrőszalagból, vákuumkamrából, meghajtó tekercsből és szállítószalag-támogató platformból áll. A gumi szűrőszalag az elsődleges szűrőközegként szolgál, teljesítménye közvetlenül befolyásolja a szűrőhatékonyságot és a berendezések működési hatékonyságát.

Működési elv

A működtetés során a motor először stabil teljesítményt biztosít egy redukciós sebességváltón keresztül, folyamatosan hajtva a körkörös szűrőzsákot.A szűrőszövet, amelyet a szűrőszalag felületére előre lehajtottak, szinkronban mozog az övvel, előkészítve a későbbi szilárd-folyadék szétválasztást.

Amikor a körkörös szűrőszalag csúszó kapcsolatot tart fenn a vákuumkamrával, a kamra külső vákuumrendszerhez való csatlakoztatása stabil vákuumadszorpciós zónát hoz létre az öv felületén - a szétválasztás elérésének kulcsfontosságú feltétele.

Ezt követően a feldolgozandó szennyeződés egyenletesen eloszlik a szűrőszövetre egy speciális eszközön keresztül. A vákuum-adszorpciós zónába való belépéskor a szennyeződés folyékony összetevője negatív nyomás alatt behatol a szűrőszövetbe, és a szűrőszalag felületén keresztcsatornákon keresztül áramlik a vákuumkamrába.

Ahogy a szűrőszalag tovább mozog, a kialakult szűrőtorta sorrendben belép a berendezés mosóövezetébe és szárítóövezetébe az optimalizált feldolgozás érdekében. Az egész folyamat végső szakaszában a szűrőszalag elválik a körkörös szűrőszalagtól. A kisülési tekercs segítségével a szűrőtorta zökkenőmentesen kirakódik. A maradék szennyeződések eltávolítására tisztított szűrőszalag visszatér a szűrőszalag felszínére, hogy elindítsa a következő szűrőciklusot, biztosítva a berendezés folyamatos működését.

jellemzők

A „folyamatos vákuumadszorpció + moduláris kialakítás” kihasználásával a berendezés jelentős előnyöket nyújt a szilárd és folyékony szétválasztásban:

1. Magas szétválasztási hatékonyság stabil átvitellel

A folyamatos negatív nyomás fenntartása a vákuumkamrában lehetővé teszi a szűrő gyors kivonását. Az egységes szűrőszalag-működéssel kombinálva megszakítás nélküli "ellátás-különválasztás-kibocsátás" folyamatos feldolgozást ér el. A hagyományos berendezésekhez képest, mint például a lemez- és keretszűrőnyomtatókhoz, nagyobb mennyiségeket kezel stabil sütemény nedvességtartalommal (15%-30%), csökkenti a downstream költségeket és támogatja a nagyméretű termelést.

2. Magas torta tisztaság és kiváló mosási teljesítmény

Egy speciális mosóövezet permetezett tisztítóoldatot alkalmaz, amely a vákuumnyomáson keresztül mélyen behatol a süteménybe, így bizonyos forgatókönyvekben 99,8%-ot meghaladó hatékonyságot ér el.

3. Felhasználóbarát működés és magas szintű automatizálás

A motorok + redukciós sebességváltók által hajtott PLC vezérlőrendszer dinamikusan állítja be az övsebességet, a vákuumnyomást és más paramétereket valós időben, minimalizálva a kézi beavatkozást.A szűrőszövetek automatikus tisztítást és regenerálást végeznek, kiküszöbölve a gyakori szétszerelést, csökkentve a munkaerő intenzitását és biztosítva a stabil szűrési teljesítményt.

4. Széles körű alkalmazás

Nagy viszkozitású, finom részecskékkel, korrozív és könnyen szennyezett anyagokhoz alkalmazkodik a szűrőszövet anyagának és a vákuumnyomásnak a beállításával.A „vékony rétegű szűrés” kialakítása hatékonyan kezeli a nehezen szűrhető anyagokat, megakadályozva a hagyományos berendezésekben gyakori leállási problémákat.

5. Alacsony karbantartási költségek

Az alapkomponensek kopásálló és korrózióálló anyagokat használnak. A moduláris kialakítás megkönnyíti az egyes alkatrészek karbantartását, minimálisra csökkenti a leállási időt.

Specifikációs paraméterek táblázat

Paraméter neve	Hagyományos tartomány / specifikációk
Szűrőterület	Kis méret: 2 - 60 m2 Méret: 60-120 m2 Személyre szabott: ≤150m2
Szűrőszalag szélessége	500 mm és 3200 mm, Általában használt 1000mm、2000mm、3000mm
Szűrőszalag anyag	Korrózióálló gumi (normál munkakörülmények), fluorubber (erős korrózió), élelmiszer-osztályú gumi (élelmiszeripar)
Szűrőgyűrű sebesség	0,5 m / perc
A berendezés hossza	Kis méret: 4-10 m Hossza: 15-35 m
A készülék szélessége	Szűrőszélesség 100-300 mm
berendezések magassága	1,5-3 méter
berendezések súlya	2-60m2 modellek:3.0-25.6t Több mint 60m2:30-80t
A vákuum mértéke	-0.06MPa hogy - 0.095MPa
Vákuumszivattyú teljesítmény	Kis méret: 5,5-15 kW Teljesítmény: 37-75 kW
Feldolgozási kapacitás (csökkentett térfogat)	5-200m3 / óra
Feldolgozási kapacitás (száraz anyag kimenet)	0,5 t / h
A sütemény szűrő tartalma	15 – 30 százalék
Mosóvíz használata	0,5-3 m3 / óra
Mosás hatékonysága	Hagyományos ≥ 95%, finom munkakörülmények (kémiai tisztítás) ≥ 99,8%
Áramellátási feszültség	380V (háromfázisú ötvezetékes rendszer); A nagy berendezésekhez testreszabott nagyfeszültségű tápellátás szükséges (például 6kV)
Működési hőmérséklet	10°C – 40°C
Működési páratartalom	≤ 90% (nem kondenzált víz)
Korrózióállóság szintje	Rendszeres modellek: ellenáll a gyenge korróziónak; Testreszabott modell (316L rozsdamentes acél): erős korrózióállóság
Táplálék szivattyú	≥ 10 m
A szűrő tartály mennyisége	≥10 perces szűrőtermelési berendezés

Horizontális vákuumszűrők alkalmazása

A folyamatos szétválasztás, a hatékony mosás és a különböző anyagokhoz való alkalmazkodás előnyeinek kihasználásával ez a berendezés számos iparágban szolgálja a legfontosabb forgatókönyveket, különösen az alábbiak szerint:

Környezetvédelmi kezelés

·Ipari szennyvíztisztítás: Csökkenti a szennyvíz nedvességtartalmát 95%+-ról 25%-30% -ra, ami mennyiségcsökkentést és költségmegtakarítást eredményez;

gőzgáz-szulfurizációs gypsz feldolgozása: szétválasztja a gypszcsontot száraz gypszbe, 15%-20% nedvességtartalommal az építőanyagokhoz;·

Városi szennyvízszárítás: A városi szennyvíz automatikus kezelése megakadályozza a szennyezést és megkönnyíti a későbbi ártalmatlanítást.·

bányászati és fémipari ágazat

ásványi koncentrátum feldolgozása: mosás + vízelvezetés a vegyi anyagok eltávolítására, a nedvességtartalom 20%-25% -ra történő csökkentésére és az olvadás hatékonyságának javítására;·

Száraz tömítés: A száraz tömítések vízmentesítése a szilárd anyagok 5%-15% -os tartalmától 25%-30% -ig, csökkentve a száraz tömítések költségeit és kockázatait;·

Öntözési cső visszanyerése: Az öntözési maradékanyagok és az anód cső elválasztása a maradék fémek visszanyeréséhez, lehetővé téve a száraz ártalmatlanítást.·

Vegyi és gyógyszeripari ágazat

Kémiai terméktisztítás: A többszintű mosás eltávolítja a szennyeződéseket, és ≥98% tisztaságot ér el a szűrő süteményekben;·

oldószer-visszanyerés: Az oldószer-tartalmú csomók elkülönítése etanol, aceton stb. visszanyerésére újrahasznosítás céljából;·

Gyógyszerészeti köztes szétválasztás: Megfelel a GMP szabványoknak 316L rozsdamentes acél + élelmiszer-osztályú szűrőszövet használatával a steril automatikus szétválasztáshoz.·

Élelmiszer-feldolgozó ágazat

Cukor / cukor feldolgozása: Dehidratálja a keményítőt 25%-30% -ra, külön cukorszirupot az anyai likőrből a tisztaság növelése érdekében;·

Gyümölcs- és zöldségfeldolgozás: Gyümölcs- és gyümölcslé visszanyerése és kiszáradása állati takarmányhoz vagy étrendi rost alkalmazásokhoz;·

Tejfeldolgozási támogatás: Kezelje a tejsavófehérje-maradékot és a sajtszűrő tortát, hogy megfeleljen az egészségügyi előírásoknak.·

Építőanyagok és pulp & papíripar

Építőanyagok előkezelése: dehidratált nyersanyagok sütő újrafeldolgozáshoz vagy öntözéshez;·

Papírgyártó szilárd hulladék-visszanyerés: Dehidratált fehér sár, töltőanyagként vagy építőanyagként való felhasználásra;·

Új építőanyagok: Dewater fly hamu és sár a fal anyag gyártásához.·

Egyéb speciális alkalmazások

Új energiaanyagok: A lítium akkumulátorok (például lítiumvas-foszfát) szennyeződésének feldolgozása a nedvességtartalom és a tisztaság szabályozása érdekében;·

tengervíz-szigetelés: A kristályosított sók elválasztása a vízelvezetéshez és a helyreállításhoz;·

bevonatok/pigmentek: Különálló szalvéták az oldószerek eltávolítására és a termék tisztaságának növelésére.·
